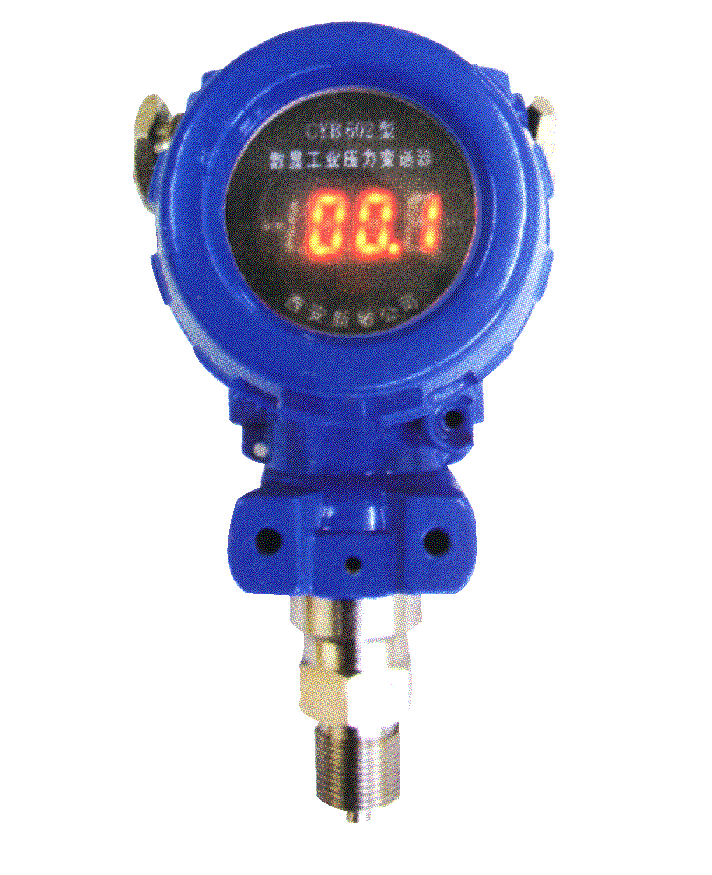

        JCYB602 系列數顯工業型壓力變送器

◆　一、產品簡介
 JCYB602 系列數顯工業型壓力變送器採用進口帶不銹鋼隔離膜片的高精度、高穩定性的壓阻式感測器，經鐳射調阻和溫度補償，線性補償、信號放大、V/I轉換、壓力超載限流流等信號處理，直接用3位元半數字顯示壓力值並輸出工業標準的4∼20mA信號。
　　該產品經長期老化及穩定性考核等工藝進行了篩選，具有抗過壓、過流、反向、雷擊和電磁干擾等功能，具有較高的性介比。產品性能穩定可靠，安裝方便，廣泛適用於石油、化工、冶金、電力、水文地質等領域對腐蝕性氣體、液體、蒸氣的表壓、絕壓、負壓的自動測量和控制。

◆ 二、技術參數

量程

 Kpa 0∼5、100、500、800、1000
Mpa 0∼2、10……100
壓力形式 表壓、絕壓
輸出信號 4∼20 mA (1∼5V) 二線制
0∼10 mA (0∼5V) 三線制
顯示方式 31/2位LED(LCD)
精    度 0.1 0.30.5
非線性遲滯重複性（%FS） ≤0.1 ≤0.3 ≤0.5
零點漂移 （%FS/4h） ≤0.1 ≤0.3 ≤0.5

零點及靈敏度溫度漂移（%FS/℃）

 ≤0.01 ≤0.03 ≤0.05

長期穩定性（%FS/年）

≤±0.1；≤±0.3

        工作電壓 （V）

 ＋12∼＋36 （標定值為＋24）
補償溫度 （℃） -20∼+70
工作溫度 （℃） －20∼＋85
存儲溫度 （℃） -40∼+125
        超載能力 （%） 300
        負載電阻（Ω） R=（U-12.5）/0.02-RD 其中：U為電源電壓，RD為電纜內阻
        壽    命 ＞1×108壓力迴圈（25℃）
        回應時間（ms） ≤1
        測量介質 與316L相容的腐蝕性介質
        膜片材料 316L不銹鋼
        殼體材料 1Cr18Ni9Ti和鋁合金
        接    口 M20×1.5或用戶自定義
        防爆等級 ExibIICT6
        防護等級 IP67

◆ 三、特點

      ●測量範圍寬：0∼1KPa∼200MPa
      ●精度高：優於0.1%FS
      ●穩定性好：優於0.1%FS/年
      ●3位元半數碼/液晶顯示
      ●滿量程輸出可調
      ●抗電磁干擾設計，適合惡劣使用環境
      ●防腐蝕性強：316L或陶瓷膜片
      ●本安防爆

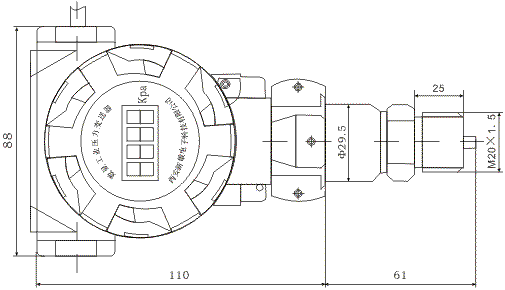

◆ 四、外型結構

◆ 五 、安裝使用
      ●變送器可直接安裝在被測壓力管道的法蘭介面上，為安裝和調試方便，應在法蘭介面和管道
        之間加裝截止閥。安裝位置對零點產生影響可以校正，對量程無影響。
      ●標準的安裝方式應使顯示幕水準地正對觀察者。
      ●如果安裝好壓力介面後，顯示幕沒有正對觀察者，則可以通過旋轉電子殼體調整對正觀察
        者，轉動範圍不大於180度。
      ●測量介質溫度過高時，應採用冷凝管並在安裝前注滿水。

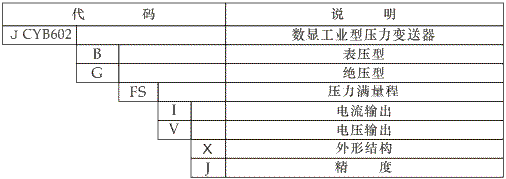

◆ 六 、選型
   感測器      線號機
