量程3 | 0-1.3~7.5KPa（0-127~762mmH2O
反接可測負壓） |
量程4 | 0-6.2~37.4KPa（0-635~3810
mmH2O 反接可測負壓） |
量程5 | 0-31.1~186.8KPa（0-3175~19050
mmH2O 反接可測負壓） |
量程6 | 0-117~690KPa（0-1.2~7kgf/cm²） |
量程7 | 0-345~2068KPa（0-3.5~21
kgf/cm²） |
量程8 | 0-1170~6890KPa
（0-12~70kgf/cm²） |
量程9 | 0-3450~20680KPa
（0-35~210
kgf/cm²） |
量程0 | 0-6890~41370KPa
（0-70~420
kgf/cm²） |
3. 輸出
4~20m A DC
4. 電源
24V DC，無負載變送器可在12V DC工作，最高45VDC
5. 負載特性及外型圖
6. 指示表
刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
7. 危險場所安裝
防爆型ds II BT5； （詳見防爆型1151變送器說明書） 本安型 ia II CT5
8. 量程和零點
外部連續可調
9. 正、負遷移
不管輸出如何，正負遷移後，其量程上下限均不得超過量程的極限
最大負遷移量：為最小調校量程的600%
最大正遷移量：為最小調校量程的500%
10. 溫度範圍
放大器工作在-29~93℃ 敏感元件工作在-40~104℃ 儲存溫度-50~120℃
11. 超壓極限
量程為6.89MPa以下的施加0（絕對壓力）-13.8MPa；
量程為20.7MPa的施加0（絕對壓力）-31.2MPa，
量程為41.3MPa的施加0（絕對壓力）-51.4MPa，變送器無損壞。
正常工作壓力高於3.45KPa（絕對壓力）、 法蘭可承受68.9MPa壓力。
12. 相對濕度
0~100%
13. 容積變化量
小於0.16cm²
14. 阻尼
時間常數在0.2-1.67s之間連續可調。
15. 啟動時間
2S，不需預熱
二、性能指標
在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。
1. 精度
調校量程的±0.25%，包括線性、變差和重複性的綜合誤差。
2．最大量程的±0.25%（六個月）。
3．溫度影響：最大量程（即-0.117~0.69MPa）的0-0.69MPa
零點誤差為量程的±0.5%/55℃包括量程、零點的總誤差為量程±1.0%/55℃。
最小量程（即0-0.117~0.69MPa中的0-0.117MPa）。
零點誤差：為量程的±3.0%/55℃。
包括量程、零點的總誤差：為量程的±3.5%/55℃
注：對於量程3溫度誤差要加一倍。
4．超壓影響
對不同的量程，按規定超壓，其超壓誤差為最大量程的±0.25%。
5．振動影響
在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05%/g。
6． 小於輸出量程的0.005%/V。
7．負載影響
只要輸入變送器的端子電壓高於12V，就無負載影響。
8． 安裝位置影響
最大可產生0.25KPa的零點誤差，但可校正，對量程無影響。
測量本體相對法蘭轉動無影響。
三、結構指標
1. 結構材料
隔離膜片和排氣/排液閥：316不銹鋼、哈式合金C、蒙乃欠合金和鉭；
O型圈（與測量介質接觸）：氟橡膠 灌充液：矽油 法蘭：不銹鋼
螺栓：碳鋼鍍鋅 電氣殼體：低銅鋁合金 塗層：聚脂環氧樹脂。
2. 引壓連接件
法蘭1/4NPT（錐管螺紋）
接頭螺紋1/2NPT（錐管螺紋）
3. 電氣連接
用1/2-NPT螺紋端導線管及微型橡膠插頭配套的試驗插座。
4. 重量
5.4kg（不包括選件）

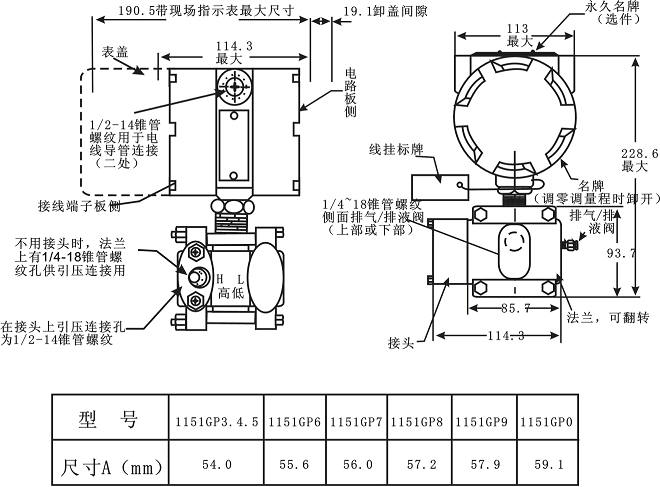

四、外型結構
