              JCYZ204 防腐差壓感測器

◆ 一、產品簡介：

    JCYZ204防腐差壓感測器採用進口高進度、高穩定性力敏

晶片，經嚴格精密的溫度補償而製成。
    可廣泛用於防腐性的氣體、液體的差壓、流量、液位、
風道壓力的測量。
    防腐型差壓感測器雙面帶316L不銹鋼隔離膜片，適合測
量液位等腐蝕性介質。
◆ 二、技術參數：
量程 Kpa 0∼35……3500
壓力形式 差壓
滿量程輸出（mV） 10∼100
零位輸出（mV） ≤1
精度 0.1 0.3 0.5
非線性遲滯重複性（%FS） ≤0.1 ≤0.3 ≤0.5
零點漂移（%FS/4h） ≤0.1 ≤0.3 ≤0.5
零點及靈敏度溫度漂移（%FS/℃） ≤0.01 ≤0.03 ≤0.05
輸入/輸出阻抗（Ω） 3500/4500
補償溫度（℃） 0∼+70
工作溫度（℃） -20∼+80
工作電壓（V） +6（1.5mA）
超載能力（%） 300
耐靜壓（MPa） 4
回應時間（ms） ≤1
測量介質 腐蝕性氣體液體等
膜片材料 316L
殼體材料 1Cr18Ni9Ti
介面 M20×1.5或用戶自定
防爆等級 ExibIICT6
防護等級 IP65
◆ 三、特點：
      ● 雙金屬隔離膜
      ● 靈敏度高，溫漂小
      ● 進口晶片，測量精度高
      ● 鐳射調阻溫度補償，使用溫域寬
      ● 功耗低、遲滯誤差小、可靠穩定

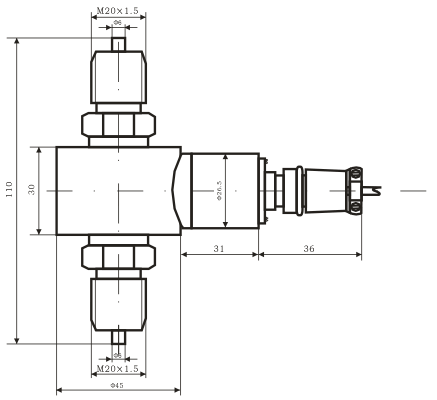

◆ 四、外型結構

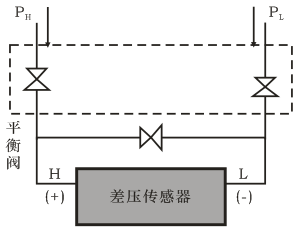

◆ 五、安裝方法
      ●按螺紋尺寸水準固定感測器。
      ●將高低介質壓力通過紫銅管和平衡閥
         引入到感測器的“H”高壓腔和“L”
         低壓腔。
      ●嚴禁單端超載加壓或卸壓，以免造成
         損壞。

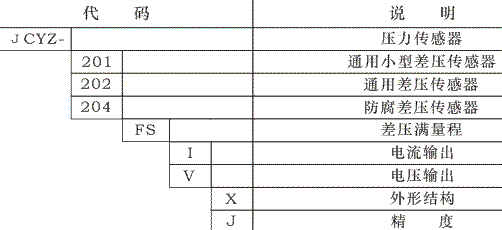

◆ 六、選型

   感測器      線號機
