         JCYB1151DR型微差壓變送器

一、 技術性能
  1. 使用物件
    液體、氣體或蒸汽
  2. 測量範圍
    0-0.125~1.5KPa（0-12.5~152mmH2O）
  3. 輸出
    4~20m A DC
  4. 電源
    24V dC，無負載時變送器可工作在12V dC工作，最高45VDC
  5. 負載特性及外型圖

  6. 指示表
    刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
  7. 危險場所安裝
    防爆型ds II BT5； 本安型 ia II CT5 （詳見防爆型1151變送器說明書）
  8. 量程和零點
    外部連續可調
  9. 正、負遷移
    不管輸出如何，正負遷移後，其量程上、下限均不得超過量程的極限
    最大正遷移為最小調校量程的500%
    最大負遷移為最小調校量程的600%
  10. 溫度範圍
    放大器工作在-29~93℃ 儲存溫度-50~120℃ 敏感元件工作在-40~104℃
  11. 靜壓和超壓極限
    在變送器的任一邊或兩邊加0（絕對壓力）-6.89 MPa變送器不會損壞。
    變送器可工作在靜壓為3.5KPa（絕對壓力）-6.89 MPa 之間；
  12. 相對濕度
    0~100%
  13. 容積變化量
    小於0.16cm²
  14. 阻尼
    時間常數在0.4-4.0s之間連續可調。
  15. 啟動時間
    2S，不需預熱
二、技術指標
   （垂直安裝，量程0-0.25~1.5KPa，無遷移，標準條件下）
   1. 精度
    調校量程的±0.5%，包括線性、變差和重複性的綜合誤差
   2.不靈敏性：無
   3.六個月內不超過最大量程的±0.5%
   4.溫度影響：最大量程0-1.5KPa
     零點誤差：為量程的±1%/28℃
     總誤差：為量程±1.5%/28℃。
   5.靜壓影響
     零點誤差：6.89MPa靜壓下，誤差為最大量程的±1.0%。
     量程誤差：誤差為-1.75±0.75%/6.89MPa
     量程誤差是一種系統誤差，安裝之前可預先加以校正。
   6.振動影響
     在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05%/g。
   7.    輸出變化小於0.005%/V。
   8.負載影響
     電源穩定時，無負載影響。
   9.安裝位置影響
    測量膜片未垂直安裝時，可能產生小於0.25 KPa的零點誤差，但對量程無影響，此誤差可校正消除。
三、結構指標
  1. 結構材料
    隔離膜片和排氣/排液閥：316不銹鋼、哈式合金C、蒙乃欠合金和鉭；
    法蘭和接頭：316不銹鋼。
    接觸介質O型圈：氟橡膠 灌充液：矽油 螺栓：碳鋼鍍鋅
    放大器殼體：低銅鋁合金 塗層：聚脂環氧樹脂。
  2. 引壓連接件
    兩法蘭連接螺紋1/4-NPT，中心孔距為54mm（2 1/8”）；
    兩接頭連接螺紋1/2-NPT，中心孔距為51、54、57 mm（2”、21/8” 21/4”）三種尺寸。
  3. 電氣連接
    用1/2-NPT螺紋端導線管及微型橡膠插頭配套的試驗插座。
  4. 重量
    5.4kg（不包括選件）

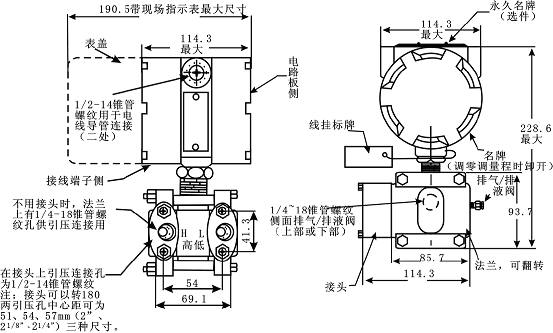

四、外型結構
