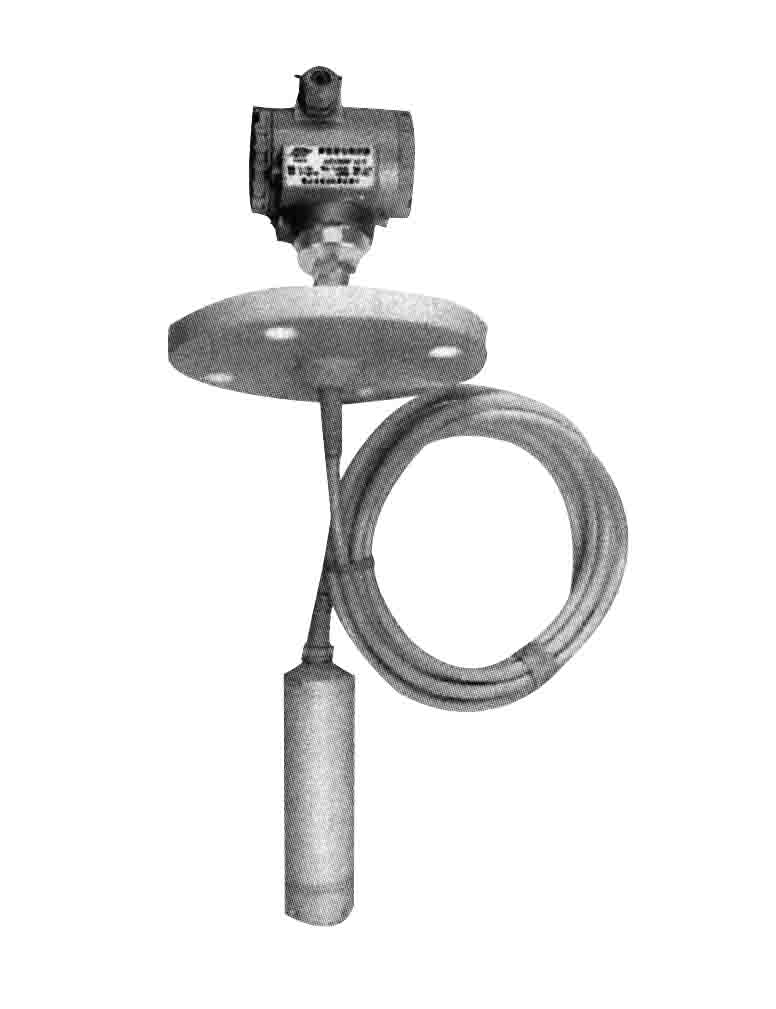

◆ 一、產品簡介 |
防強腐蝕液位變送器採用進口陶瓷片的高精度、高穩定性力敏晶片經合理精密的結構設計和厚膜技術溫度補償、信號放大,有通氣導管的防水電纜,使感測器背壓腔與大氣連通,從面製成工業標準的4∼20mA或0∼10mA信號輸出且性能穩定可靠的全固態產品。
該變送器廣泛用於煤油煉油廠、化工廠、玻璃廠、汙水處理廠對油井、油罐、油池及對各種強腐蝕性液體靜態、動態液位元的測量和控制。
零點和滿量程輸出的校準在接線盒中進行。 |
 |
|
◆ 二、技術參數 |
量 程(米) |
0∼0.5∼5……500 |
輸出信號 |
4∼20 mA (1∼5V) 二線制 |
0∼10 mA (0∼5V) 三線制 |
精 度
(%) |
0.1 |
0.3 | 0.5 |
非線性遲滯重複性(%FS) |
≤0.1 |
≤0.3 |
≤0.5 |
零點漂移 (%FS/4h) |
≤0.1 |
≤0.3 |
≤0.5 |
零點及靈敏度溫度漂移(%FS/℃) |
≤0.01 |
≤0.03 |
≤0.05 |
長期穩定性(%FS/年) |
0.1 |
0.2 |
0.3 |
工作電壓 (V) |
+12∼+36 (標定值為+24) |
補償溫度 (℃) |
0∼+80 |
工作溫度 (℃) |
-30∼+120 |
超載能力 (%) |
300 |
壽 命 |
>1×108壓力迴圈(25℃) |
負載電阻(Ω) |
R=(U-12.5)/0.02-RD
其中:U為電源電壓,RD為電纜內阻 |
回應時間(ms) |
≤1 |
測量介質 |
與聚四氟乙烯相容的一切強腐蝕性介質 |
膜片材料 |
陶瓷 |
殼體材料 |
聚四氟乙烯 |
接 口 |
投入式、分體式、法蘭安裝式 |
防爆等級 |
ExibⅡCT6 |
防護等級 |
IP68 |
| |
◆ 三、特點
|
●測量範圍大:0∼0.5∼500mH2O
●精度高:優於0.1%FS ●穩定性好:≤0.1%FS/年;≤0.01%FS/℃;
●工作溫度寬:-20∼+85℃ ●防腐性好:陶瓷膜片,聚四氟乙烯殼體
●聚四氟乙烯導氣電纜傳輸
●防雷擊設計
●防結露工藝
●抗干擾設計

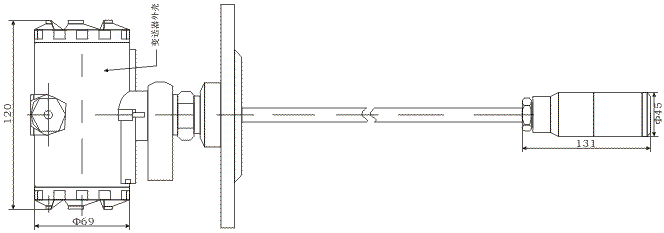

●本安防爆 | ◆ 四、外型結構 |
 |

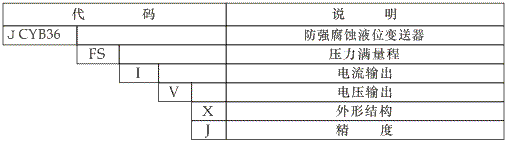

◆ 五
、選型 |
 |
| |
| | |
