◆ 一、產品簡介 |
JCYB11 系列通用型壓力變送器是利用半導體擴散矽壓力感測器及專用放大線路組成,是理想的DDZ-Ⅲ型儀錶的配套組合單元。具有體積小、精度高、電路調試方便、可靠性高、抗幹能力強等特點。適用於各種非腐蝕性流體的壓力測量和控制,量程範圍寬,覆蓋面廣。
該產品廣泛應用於石油、冶金、電力、水利、航空等工業控制領域,是性能優良、長壽命(MTBF值大於105小時)、高性能價格比的工業壓力變送器首選品種。 |
 |
|
◆ 二、技術參數 |
量 程 |
0∼5 Kpa∼50 Kpa……100Mpa |
壓力形式 |
表壓、負壓、絕壓 |
輸出信號 |
4∼20 mA (1∼5V) 二線制 |
0∼10 mA (0∼5V) 三線制 |
精
度 |
0.1 |
0.2 | 0.3 |
非線性遲滯重複性(%FS) |
≤0.1 |
≤0.2 |
≤0.3 |
零點漂移 (%FS/4h) |
≤0.1 |
≤0.2 |
≤0.3 |
零點及靈敏度溫度漂移(%FS/℃) |
≤0.01 |
≤0.02 |
≤0.03 |
長期穩定性(%FS/年) |
≤0.2;≤0.3 |
工作電壓 (V) |
+12∼+36 (標定值為+24) |
補償溫度 (℃) |
-20∼+60 |
環境溫度 (℃) |
-20∼+85 |
超載能力 (%) |
200 |
負載電阻(Ω) |
R=(U-12.5)/0.02-RD
其中:U為電源電壓,RD為電纜內阻 |
回應時間(ms) |
≤1 |
測量介質 |
非腐蝕性氣體 |
殼體材料 |
1Cr18Ni9Ti
或鋁合金 |
接 口 |
M20×1.5或用戶自定 |
防爆等級 |
ExibIICT6 |
防護等級 |
IP65 |
| |
◆
三、電氣連接
|
 |

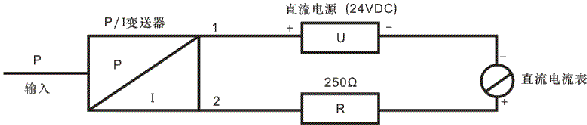

二線制輸出的變送器電器連接圖 |
 |

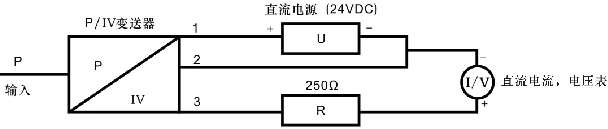

三線制輸出的變送器電器連接圖 |
◆ 四、外型結構 |
 |
 |
Ⅰ型 |
Ⅱ型 |

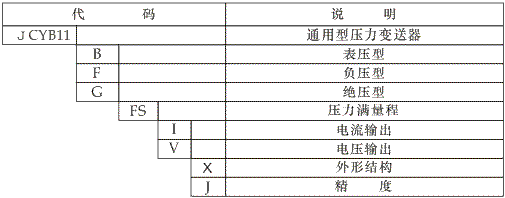

◆ 五
、選型 |
 |
| |
| | |
