        JCYB23系列隔離式差壓變送器

一、產品簡介
    JCYB23系列隔離式差壓變送器選用高精度、高穩定性雙隔離金屬膜片的力敏晶片,經嚴格精密的溫度補償、信號放大、V/I轉換,將壓差、 流量等參數可靠的轉換成工業標準的4∼20mA或0∼10mA信號輸出,可和工業儀錶連接,實現生產過程中對腐蝕性介質差壓及液位流量的自動測量和控制,廣泛用於石油、化工、治金、電力、輕紡、環保等領域。

二、技術參數
殼體材料

量       程

Kpa0∼2、100……1000
(Mpa)0∼2、20……35
壓力形式差壓
輸出型號4∼20 mA (1∼5V) 二線制
0∼10 mA (1∼5V) 三線制
精 度0.10.20.3
非線性遲滯重複性(%FS) ≤0.1≤0.2≤0.3
零點漂移 (%FS/4h)≤0.1≤0.2≤0.3
零點及靈敏度溫度漂移
(%FS/℃)
≤0.01≤0.02≤0.03

長期穩定性(%FS/年)

≤0.2 ≤0.3

工作電壓 (V)+12∼+36 (標定值為+24)
補償溫度 (℃)0∼+70
環境溫度 (℃)-20∼+85
超載能力 (%)200
靜    壓(Mpa)10∼12
壽         命>1×108壓力迴圈(25℃)
負載電阻(Ω)R=(U-12.5)/0.02-RD
其中:U為電源電壓, RD為電纜內阻
回應時間(ms)≤1
測量介質與316L相容的所有腐蝕性氣體、液體
膜片材料316L不袗
1Cr18Ni9Ti
接 口M20×1.5或用戶自定
防爆等級ExibIICT6

三、特點
 雙面316L金屬膜片,防腐性好
 測量範圍寬:0∼2KPa∼35Mpa
 精度高:優於0.1%FS
 穩定性好:≤0.1%FS/年,≤0.01%FS/℃
 補償溫度範圍寬:0∼+80℃
 抗干擾設計
 體積小巧,安裝方便
 本安防爆

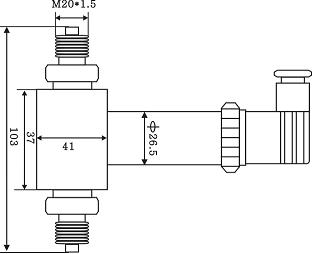

四、外型結構

、安裝使用
 差壓變送器安裝連接如圖所示,
固定安裝變送器,將高低介質壓力
通過引壓管和平衡閥引入到變送器
的“H”高壓腔和:“L”低壓腔。
注意靜壓參數,嚴禁單向超載加壓
和禦壓,以免造成損壞。

   感測器      線號機
