          JCYB1151LT型法蘭式液位變送器

一、測量範圍
  0-6.2 KPa ~690KPa(0-635 mmH2O ~7kgf/cm²)
二、平法蘭和插入式法蘭
  特點:1151型法蘭式液位變送器,可對各種容器進行精密的液位
  和液體密度測量。有平法蘭和插入式法蘭可供用戶選用。法蘭有
  3英寸和4英寸的,規格有1501b的和3001b的法蘭。法蘭膜片材料
  有哈氏合金和鉭可使用於腐蝕性介質中。
三、 技術性能
  1. 使用物件
    開口或密封容器的液位

  2. 測量範圍

量程4

0-6.2~37.4KPa0-635~3810 mmH2O

量程5

0-31.1~186.8KPa0-3175~1905mmH2O

量程6

0-117~690KPa0-1.2~7kgf/cm

3. 輸出
    4~20m A dC
  4. 電源
    24V dC,無負載變送器可在12V dC工作,最高45V dC
  5. 負載特性及外型圖


  6. 指示表
    刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
  7. 危險場所安裝
    防爆型ds II BT5; 本安型 ia II CT5 (詳見防爆型1151變送器說明書)
  8. 量程和零點
    外部連續可調
  9. 正、負遷移
    正負遷移後,其量程上、下限均不得超過量程的極限
    最大負遷移量:為最小調校量程的600%
    最大正遷移量:為最小調校量程的500%
  10. 溫度範圍
    放大器工作在-29~93℃ 儲存溫度-50~120℃
    敏感元件工作在-40~104℃灌充矽油 -18~204℃灌充惰性液
  11. 靜壓和超壓極限
    1501b法蘭:41.37KPa(絕對壓力)~1.89 MPa在37℃
    3001b法蘭:41.37KPa(絕對壓力)~4.9 MPa在37℃
  12. 相對濕度
    0~100%
  13. 容積變化量
    小於0.16cm²
  14. 阻尼
    時間常數在0.4-2.2s之間連續可調(充矽油)。
    1.1~2.7s之間連續可調(充惰性液)
  15. 啟動時間
    2S,不需預熱
四、性能指標
  在無遷移、充矽油、316不袗隔離膜片等標準條件下
  1. 精度
    調校量程的±0.25%,包括線性、變差和重複性的綜合誤差
  2. 穩定性:六個月不超過最大量程的±0.25%
  3. 溫度影響:最大量程(即0-6.2~37.4KPa中的0-37.4KPa)。
    零點誤差:為量程的±0.75%/55℃
    包括量程、零點的總誤差:為量程±1.5%/55℃。
    最小量程(即0-6.2~37.4KPa中的0-6.2KPa)。
    零點誤差:為量程的±4.5%/55℃。
    包括量程、零點的總誤差:為量程的±5.25%/55℃

  4.靜壓影響
    加4.9MPa靜壓,零點誤差小於最大量程的±0.25%。
    量程變化為輸出範圍的-0.7%±0.25%
    量程變化是系統誤差,安裝前可根據使用壓力校正消除。
  5.振動影響
    在任意軸向上,頻率為200Hz,引起的誤差為最大量程的±0.05%/g。
  6.   小於輸出變化0.005%/V。
  7.負載影響
    電源穩定時,負載無影響。
  8.安裝位置影響
    傳壓膜片處於垂直位置時,可能產生的零點變化最大為0.25KPa,膜片處於水準位置時
    零點變化小於0.98KPa(對於插件式法蘭要附加一個插入長度變化量),但對量程無影響
    此誤差可校正消除。
五、結構指標
  1. 結構材料
    接觸介質的膜片,包括墊片和其他接觸面,316SST不袗,哈式合金C,鉭。
    插入部分:316不袗,哈式合金C; 排氣/排液閥:316不袗,哈式合金C;
    O型圈(與測量介質接觸):氟橡膠 法蘭和接頭:316不袗,哈式合金C;
  2. 安裝法蘭
    (不接觸介質)碳鋼鍍鎳
  3. 灌充液
    矽油、惰性液或sylthem 800
  4.   低銅鋁合金
  5.塗層
    聚脂環氧樹脂
  6.引壓連接件
    高壓側3”或4”,1501b或3001b法蘭
    低壓側法蘭連接螺紋1/4-NPT(錐管螺紋),接頭連接螺紋1/2-NPT。
  7. 電器連接件
    用1/2-NPT螺紋端導線管及微型橡膠插頭配套的試驗插座。

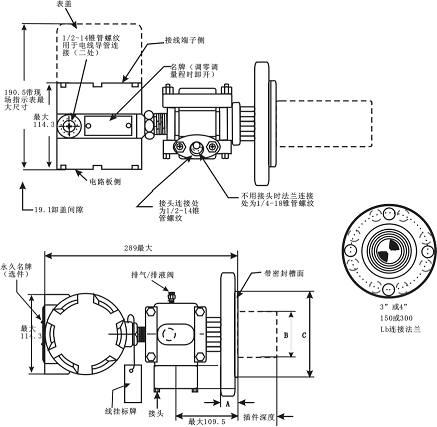

四、外型結構



   感測器      線號機
