一、 技術性能
1. 使用物件
液體、氣體或蒸汽
2. 測量範圍
量程6 | 0-117~690KPa（0-1.2~7kgf/cm²） |
量程7 | 0-345~2068KPa（0-3.5~21
kgf/cm²） |
量程8 | 0-1170~6890KPa（0-12~70kgf/cm²） |
3. 輸出
4~20m A dC
4. 電源
24V dC，無負載變送器可在12V dC工作，最大為45VDC
5. 負載特性及外型圖
6. 指示表
刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
7. 危險場所安裝
爆型ds II BT5； 本安型 ia II CT5 （詳見防爆型1151變送器說明書）
8. 量程和零點
外部連續可調
9. 正、負遷移
正負遷移後，其量程上、下限均不得超過量程的極限
最大負遷移量為最小調校量程的600%
最大正遷移量為最小調校量程的500%
10. 溫度範圍
放大器工作在-29~93℃ 儲存溫度-50~120℃ 敏感元件工作在-40~104℃
11. 靜壓和超壓極限
輸入0（絕對壓力）-13.8MPa壓力變送器任意一側，變送器不損壞。
變送器可工作在靜壓為3.45KPa（絕對壓力）-13.8 KPa（表壓）之間；
法蘭耐壓為68.9MPa。
12. 相對濕度
0~100%
13. 容積變化量
小於0.16cm²
14. 阻尼
時間常數在0.2-1.67s內連續可調。
15. 啟動時間
2S，不需預熱
二、性能指標
在無遷移、316不銹鋼隔離膜片及其他標準測試條件下
1. 精度
調校量程的±0.25%，包括線性、變差和重複性的綜合誤差
2.最大量程的±0.25%（六個月）。
3.溫度影響：最大量程（即0-0.117~0.69MPa中的0-0.69KPa
零點誤差：為量程的±0.5%/55
包括量程、零點的總誤差：為量程±1.0%/55℃。
最小量程（即0-0.117~0.69MPa中的0-0.117MPa）。
零點誤差：為量程的±1.0%/55℃。
包括量程、零點的總誤差：為量程的±3.5%/55℃
4.超壓影響
加壓13.8MPa的壓力後，零點變化小於最大量程的±0.3%（量程8為±6%）。
5.靜壓影響
零點誤差：壓力為13.8MPa，零點誤差為最大量程的±0.5%
量程誤差：誤差為-1±0.25%/6.89MPa。
這是一個系統誤差，安裝前可按實際靜壓調校，消除掉這個誤差。
6.振動影響
在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05%/g。
7. 小於輸出量程的0.005%/V。
8.負載影響
只要輸入變送器的端子電壓高於12V，就無負載影響。
9.安裝位置影響
最大可產生0.25KPa的零點誤差，但可校正，對量程無影響。
測量本體相對法蘭轉動無影響。
三、結構指標
1. 結構材料
隔離膜片和排氣/排液閥：316不銹鋼
法蘭和接頭：316不銹鋼
O型圈（與測量介質接觸）：氟橡膠 灌充液：矽油 螺栓：碳鋼鍍鋅
電氣殼體：低銅鋁合金 塗層：聚脂環氧樹脂。
2. 引壓連接件
法蘭連接螺紋1/4-NPT
接頭連接螺紋1/2-NPT
3. 電氣連接
用1/2-NPT螺紋端導線管及微型橡膠插頭配套的試驗插座。
4. 重量
5.4kg（不包括選件）

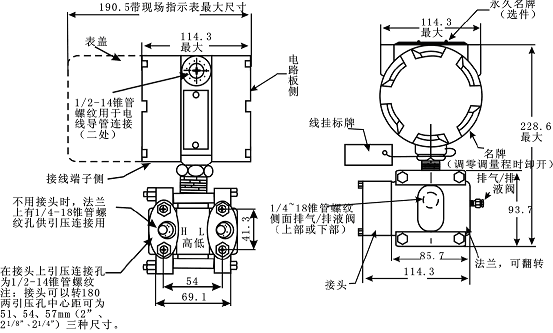

四、外型結構 |
