           JCYB1151DP流量變送器

一、 技術性能
   1. 使用物件
      液體、氣體或蒸汽
   2. 測量範

量程3

0-1.3~7.5KPa0-127~726mmH2O

量程4

0-6.2~37.4KPa0-635~3810 mmH2O

量程5

0-31.1~186.8KPa0-3175~19050mmH2O

   3. 輸出
      4~20m A dC。在4~100%之間,輸出與差壓呈平方根關係。
      在0~4%之間輸出與差壓呈線性關係。
   4. 電源
      24V dC,無負載變送器可在12V dC工作,最大為55V dC
   5. 負載特性及外型圖

  6. 指示表
     刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
  7. 危險場所安裝
     防爆型ds II BT5; 本安型 ia II CT5 (詳見防爆型1151變送器說明書)
  8. 量程和零點
     外部連續可調,互不影響。
  9. 正、負遷移
     正負遷移調整可達調校流量量程的10%
  10. 溫度範圍
     放大器工作在-29~66℃ 儲存溫度-50~82℃ 敏感元件工作在-40~104℃
  11. 靜壓和超壓極限
      輸入0(絕對壓力)-13.8MPa壓力,變送器不損壞;變送器可工作在靜壓為3.45KPa(絕對壓力)-      13.8MPa(表壓)之間;法蘭可承受68.9MPa。
   12. 相對濕度
      0~100%
   13. 容積變化量
     小於0.16cm²

   14. 阻尼
     時間常數在0.2-1.0s之間連續可調。
   15. 啟動時間
     2S,不需預熱
二、性能指標
  在無遷移、316不袗隔離膜片,在流量20~100%之間等標準條件下。
   1. 精度
     調校量程的20~100%(輸入壓力的4~100%)測量精度為調校量程的±0.25%,包括變差,重複性和平方根函數的一致性綜合誤差,對於流量在0~20%(輸入壓力的0~4%)的測量範圍,輸出信號與輸入壓力是線形的。
   2.不靈敏區
       無
   3.六個月不超過最大量程的±0.25%
   4.溫度影響:包括量程、零點的總誤差:為最大量程±1.5%/55℃。
     (對於量程3則為±2.5%/55℃)
   5.超壓影響
      單向加13.8MPa壓力後,零點變化小於最大量程的±0.25%(對於量程5則為±1.0%)
   6.靜壓影響
      零點誤差:在13.8MPa靜壓下為最大量程的±0.25%(量程3為±0.5%)
      量程誤差:-0.5±0.1%/6.89MPa(量程3為-0.75±0.1%)
      量程誤差是系統誤差,在安裝前可以按實際靜壓調校消除。
   7.振動影響
      在任意軸向上,頻率為200Hz,引起的誤差為最大量程的±0.05%/g。
   8.     小於輸出量程的0.005%/V。
   9.負載影響
      電源穩定時,無負載影響。
   10.安裝位置影響
       最大可產生0.25KPa的零點誤差,此誤差可校正消除,對量程無影響。量程3的變送器應使膜片垂 直安裝,測量本體相對法蘭轉動無影響。

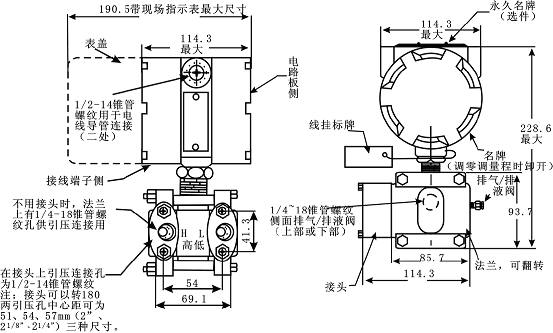

三、外型結構

   感測器      線號機
