          JCYB1151AP型絕對壓力變送器

一、 技術性能
  1. 使用物件
    液體、氣體或蒸汽
  2. 測量範圍

量程4

0-6.7~37.4KPa絕對壓力(0-50~280mmHg 絕對壓力)

量程5

0-33.3~186.8KPa絕對壓力(0-250~1400 mmHg 絕對壓力)

量程6

0-117~690KPa絕對壓力(0-1.2~7kgf/cm²絕對壓力

量程7

0-345~2068KPa絕對壓力(0-3.5~21 kgf/cm²絕對壓力

量程8

0-1170~6890KPa絕對壓力(0-12~70kgf/cm²絕對壓力

  3. 輸出
    4~20m A dC
  4. 電源
    24V dC,無負載變送器可在12V dC工作,最高45VDC

  5. 負載特性及實物圖



  6. 指示表
    刻度尺規長45mm 數字指示表精度0.5級 指示精度2.5級
  7. 危險場所安裝
    防爆型ds II BT5; 本安型 ia II CT5 (詳見防爆型1151變送器說明書)
  8. 量程和零點
    外部連續可調
9. 正、負遷移
不管輸出如何,正負遷移後,其量程上、下限均不得超過量程的極限
最大正遷移量:為最小調校量程的500%
10. 溫度範圍
放大器工作在-29~93℃ 儲存溫度-50~120℃ 敏感元件工作在-40~104℃
11. 超壓極限
輸入0(絕對壓力)-13.7MPa壓力變送器不損壞;法蘭可承受68.9 MPa壓力
正常工作壓力大於3.45KPa(絕對壓力)
12. 相對濕度
0~100%
13. 容積變化量
小於0.16cm²
14. 阻尼
時間常數在0.2-1.67s內連續可調。
15. 啟動時間
2S,不需預熱
二、性能指標
  在無遷移、316不袗隔離膜片及其他標準測試條件下
  1. 精度
    調校量程的±0.25%,包括線性、變差和重複性的綜合誤差
  2.最大量程的±0.25%(六個月)
  3.溫度影響:最大量程(即0-117~690KPa)的0-690KPa
    零點誤差:為量程的±0.5%/55
    包括量程、零點的總誤差:為量程±1.0%/55℃。
    最小量程(即0-117~690KPa中的0-117KPa)。
    零點誤差:為量程的±3.0%/55℃。
    包括量程、零點的總誤差:為量程的±3.5%/55℃
  4.超壓影響
    加13.7MPa的壓力後,誤差為最大量程範圍的±0.25%。
  5.振動影響
    在任意軸向上,頻率為200Hz,引起的誤差為最大測量範圍的±0.05%/g。
  6.   小於輸出量程的0.05%/V。
  7.負載影響
    只要輸入變送器的端子電壓高於12V,就無負載影響。
  8.安裝位置影響
    最大可產生0.25KPa的零點誤差,但可校正,對量程無影響。
    測量本體相對法蘭轉動無影響。
三、結構指標
  1. 結構材料
    隔離膜片和排氣/排液閥:316不袗、哈式合金C、蒙乃欠合金和鉭;
    法蘭和接頭:316不袗、哈式合金C、蒙乃爾。
    O型圈(與測量介質接觸):氟橡膠 螺栓:碳鋼鍍鋅
    電氣殼體:低銅鋁合金 塗層:聚脂環氧樹脂。
  2. 引壓連接件
    法蘭1/4NPT(錐管螺紋)
    接頭1/2NPT(錐管螺紋)
  3. 電氣連接
    用1/2-NPT螺紋端導線管及微型橡膠插頭配套的試驗插座。
  4. 重量
    5.4kg(不包括選件)

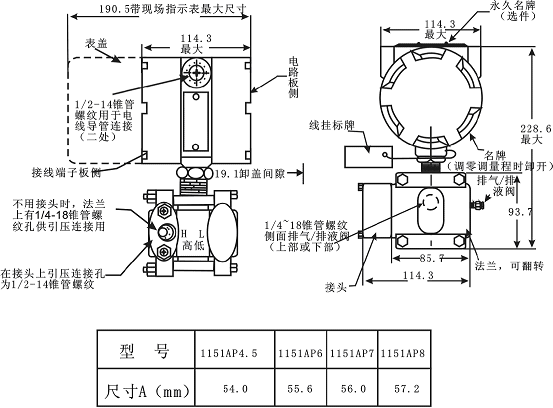

四、外型結構

   感測器      線號機
