        JCYB13 系列隔離式壓力變送器

◆ 一、產品簡介

    JCYB13 系列隔離式壓力變送器是採用進口的高精度、高穩定性的帶不袗隔離膜片的壓阻式感測器和高性能專用放大電路板裝入不袗殼體組成。感測器經電腦自動測試並用鐳射調阻工藝進行全溫度範圍的零點和滿量程補償,使其具有優良的溫度特性和良好的靈敏度線性。感測器被設計為帶不袗隔離膜片的全不袗體,可適用於濃度較高的粘稠介質。標準信號輸出,抗干擾能力強,適用於遠距離傳輸。
    該變送器 廣泛應用於冶金、電力、、石油、化工、醫藥、食品、輕紡、水利、地質等領域對腐蝕性氣體、液體、蒸汽的表壓、絕壓、負壓的測量和控制。

二、技術參數

量程

Kpa 0∼10、100……1000
Mpa 0∼2、20……200
壓力形式 表壓、絕壓、負壓
輸出信號 4∼20 mA (1∼5V) 二線制
0∼10 mA (0∼5V) 三線制
精    度 0.1 0.20.3
非線性遲滯重複性(%FS) 0.1 0.2 0.3
零點漂移 (%FS/4h) 0.1 0.2 0.3

零點及靈敏度溫度漂移(%FS/℃)

0.01 0.02 0.03

長期穩定性(%FS/年)

±0.1;±0.3

        工作電壓 (V)

+12∼+36 (標定值為+24)
補償溫度 (℃) -20∼+60
工作溫度 (℃) -20∼+85
存儲溫度 (℃) -40∼+125
超載能力 (%) 300

        壽    命

>1×108壓力迴圈(25℃)
        負載電阻(Ω) R=(U-12.5)/0.02-RD 其中:U為電源電壓,RD為電纜內阻
        回應時間(ms) 1
        測量介質 與316L相容的所有腐蝕性或非腐蝕性介質
        殼體材料 1Cr18Ni9Ti 和鋁合金
        接    口 M20×1.5或用戶自定
        防爆等級 ExibIICT6
        防護等級 IP67

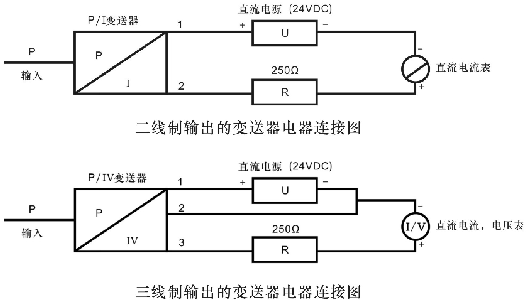

三、電氣連接

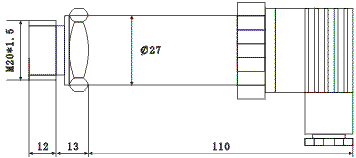

四、外型結構

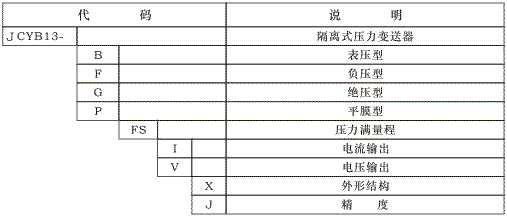

五 、選型

   感測器      線號機
