西安新敏電子有限公司-一體式/分體式/插入式液位變送器

JCY-DB31系列液位元變送器選用進口不銹鋼隔膜式矽壓阻感測器作為測壓敏感元件，利用高精度專用檢測電路進行信號處理並輸出線性標準信號。具有測量準確性高，穩定性好，壽命長等優點。變送器採用獨特的工藝密封結構形式，防滲漏性能好，長期浸入液體中工作可靠。可與DDZ-III、DDZ-S系列儀錶、單多回路調節器、工業電腦及集散控制系統聯用，實現工業自動化生產中液位的檢測及自動控制。廣泛應用于海洋、河流、湖泊、深井、水庫、自來水、地下水、冶金、化工、鋼鐵、石油、輕工、水池、鍋爐、液體罐、水位槽等場合進行液位的測量和控制。

技術參數：

量程範圍	0~0.5~1~2~5~10~~200m
超載壓力	150%標準量程
精度等級	0.2%FS 0.3%FS 0.5%FS
供電電源	24 V±12VDC
輸出信號	4~20mA、0~10mA、1~5V、0~5V
使用環境溫度	-20℃~+80℃
長期穩定性	≤±0.2%FS/年
介面	投入式
使用介質	對316鋼無腐蝕的液體、氣體
防爆標誌	Exia II CT5

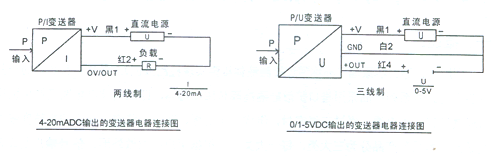

電氣連接（外型尺寸）：　

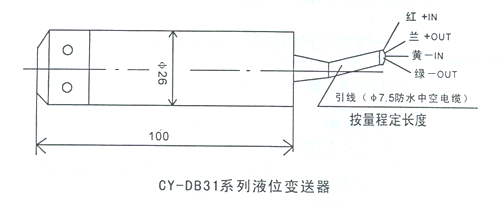

外型尺寸：

結構與安裝使用：

一體式和分體式變送器部分為不銹鋼，電纜為帶抗拉力鋼絲通氣管遮罩電路。插入式插入液位元部分全部為不銹鋼。
1、將變送器直接投入水中或被測液體中，電纜線引出液面至顯示儀錶或中轉盒、控制室，具體安裝請參照液位感測器及變送器安裝示意圖。
2、注意地面上的電纜線部分需加以保護，被測液體如有沉澱物，變送器應適當提高或加過濾保護，以免沉澱物堵塞導水孔。若在動水中安裝應加固定裝置。

應用舉例：A 投入式靜水中安裝

B 投入式動水中安裝

C 管道式安裝
