西安新敏電子有限公司-智慧性壓力變送器/控制器

JCY-DB13系列隔離式壓力變送器是採用進口的高精度、高穩定性的帶不銹鋼隔離膜片的壓阻式感測器和我公司生產的高性能專用放大電路板裝入不銹鋼殼體組成。感測器經電腦自動測試並用鐳射調阻工藝進行全溫度範圍的零點和滿量程補償，使其具有優良的溫度特性和良好的靈敏度線性。感測器被設計為帶不銹鋼隔離膜片的全不銹鋼體，可適用於各種惡劣環境和腐蝕性介質。標準信號輸出，抗干擾能力強，適用於遠距離傳輸，該變送器可廣泛應用於冶金、電力、石油、化工、醫藥、食品、輕紡、水利、地質等領域進行工業過程的測量與控制。

技術參數：

量程範圍	0~1Kpa~5 Kpa~50Kpa~100Mpa
過載壓力	150%標準量程
精度等級	0.2%FS 0.3%FS 0.5%FS
長期穩定性	0.2%FS/年
零點溫度係數	≤0.02%/℃
滿量程溫度係數	≤0.02%/℃
密封圈	丁晴橡膠
輸出信號	兩線制4~20mA，0~10 mA，0~20 mA 三線制1~5V，0~5V
供電電源	24 V±12VDC
工作溫度	-20℃~+80℃
電纜	聚乙烯專用電纜
殼體材料	1Cr18Ni9Ti
壓力介面	M20X1.5 M12X1

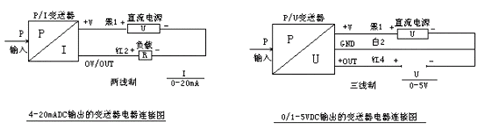

電氣連接：

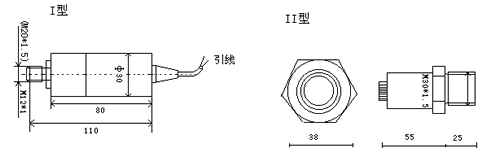

外形尺寸：

結構特點：
壓力介面連接可靠，密封性能好。變送器外殼防護等級接插件式和電纜式均為IP65。零點及滿量程輸出調校。JCY-DB13型壓力變送器的零點和滿量程輸出可以從外部進行精確調校，調校範圍為±3%FS。

變送器安裝使用：
1、變送器可直接安裝在被測壓力管道的法蘭介面上，為安裝和調試方便，應在法蘭介面和管道之間加裝截止閥。
2、調校零點和滿度輸出，只需擰開殼體螺帽，用螺絲刀輕輕調節零位及滿度電位器即可。
