西安新敏電子有限公司-一體式/分體式/插入式液位變送器

利用流體靜力學原理（亦稱通過檢測液體壓強實現檢測液位），是壓力感測器的一種重要應用。本系列產品採用進口擴散矽隔離膜感測器芯體，匹配高精度電路及選用抗拉力通氣導管專用電纜，經過三級密封，組成一個防爆、防雷、穩定、可靠的高精度液位變送器。本系列產品分為三大類，每一大類又可根據用戶要求做外形、信號輸出制式等不同組合。極大的方便了用戶的各種使用需求

一體式/分體式/插入式對比表

類型	一體式液位變送器	分體式液位變送器	插入式液位變送器
用途舉例	電站冷卻水檢測江、河、湖、庫水位檢測	深井管間隙側壓煤礦水位監測	密封帶壓油罐油位腐蝕性液位測量
優點	使用方便抗干擾性能好	零位、滿度可調、安裝方法靈活方便	零位、滿度可調安全、環保、精度高
缺點	零位、滿度無法調節	需對電子盒進行防雨護理	運輸不方便

技術參數：

量程範圍	0~1mH20… …200mH20或0~10KPa… …2000KPa
零點、滿度溫度漂移	≤±2.0%FS(0~100KPa) ≤±1.0%FS(200KPa~2Mpa)
精度等級	0.2%FS 0.3%FS 0.5%FS
長期穩定性	≤±0.2%FS/年
補償溫區	-10℃~+60℃
輸出信號	4~20mA、1~5V、0~5V、0~10mA
供電電源	24 V±12VDC
工作溫度	-40℃~+100℃
殼體材料	1Cr18Ni9Ti
電纜	防水導氣電纜

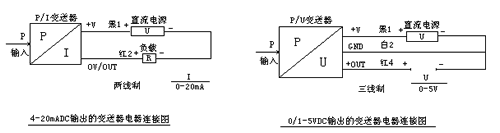

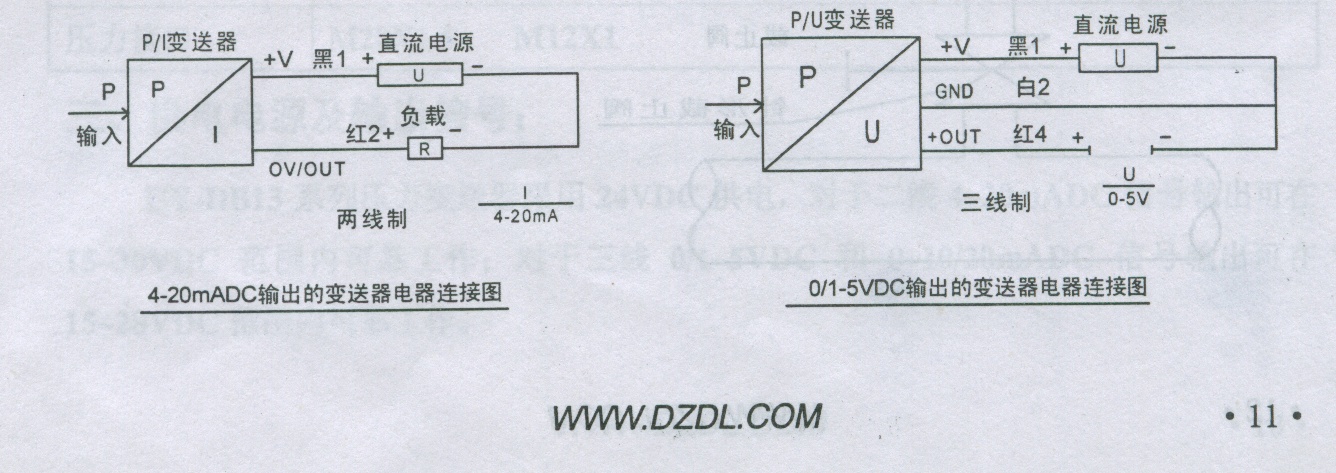

電氣連接：

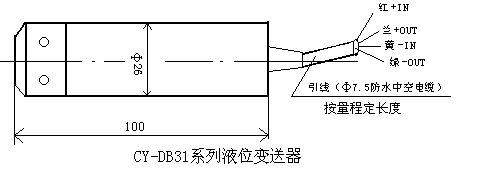

外形尺寸：

結構與安裝使用：
一體式和分體式變送器部分為不銹鋼，電纜為帶抗拉力鋼絲通氣管遮罩型電路。
插入式插入液位元部分全部為不銹鋼。
1．將變送器直接投入水中或被測液體中，電纜線引出液面至顯示儀錶或中轉盒、控制室，具體安裝請參照液位感測器及變送器安裝示意圖。
2．注意地面上的電纜線部分需加以保護，被測液體如有沉澱物，變送器應適當提高或加過濾保護，以免沉澱物堵塞導水孔。若在動水中安裝應加固定裝置。
