JCY-DB11系列通用型壓力變送器
|
| 一 產品介紹： |

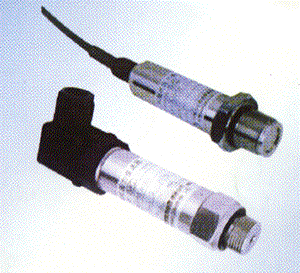

二 實物圖例： |
JCYB11系列通用型壓力變送器是利用半導體擴散矽壓力感測器及專用放大線路組成,是理想的DDZ-Ⅲ型儀錶的配套組合單元。具有體積小、精度高、電路調試方便、可靠性高、抗干擾能力強等特點。適用於各種非腐蝕性流體的壓力測量和控制，
量程範圍寬，覆蓋面廣。
該產品廣泛應用於石油、冶金、電力、水利、航空等工業控制領域，是性能優良、長壽命(MTBF值大於105小時)、高性能價格比的工業壓力變送器首選品種。 |
 |
三
技術參數：
|
量 程 範 圍
|
0∼5 Kpa∼50 Kpa…100Mpa
|
|
壓 力 形 式
|
表壓、 負壓、 絕壓
|
|
輸 出 信 號
|
4∼20mA (1∼5V) 二線制
|
|
0∼10mA (0∼5V) 三線制
|
|
精
度
|
0.1 0.3 0.5
|
|
非線性遲滯重複性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 點 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零點及靈敏度溫度漂移
|
≤0.001 ≤0.03 ≤0.05（%FS/℃）
|
|
長 期 穩 定 性
|
≤0.2、≤0.3（%FS/年）
|
|
工 作 電 壓
|
＋12∼＋36（V ）
|
|
補 償 溫 度
|
－20∼＋60（℃）
|
|
環 境 溫 度
|
－20∼＋85（℃）
|
|
過
載 能 力
|
200（% ）
|
|
負
載 電 阻
|
R=（U－12.5）/0.02－RD其中：U為電源電壓， RD為電纜內阻（Ω）
|
|
響
應 時 間
|
≤1（ms）
|
|
測
量 介 質
|
非腐蝕性氣體
|
|
殼
體 材 料
|
1Cr18Ni9Ti和鋁合金
|
|
接 口
|
M20×1.5或用戶自定
|
|
防
爆 等 級
|
ExibIICT6
|
|
防 護 等 級
|
IP65
|
|
|

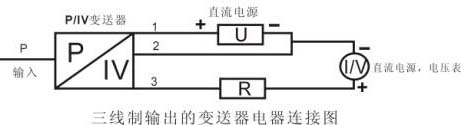

電氣連接：
|
|
|

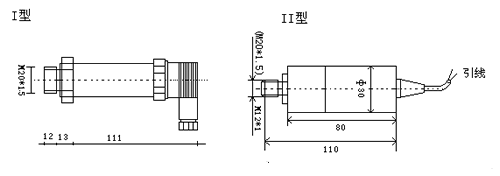

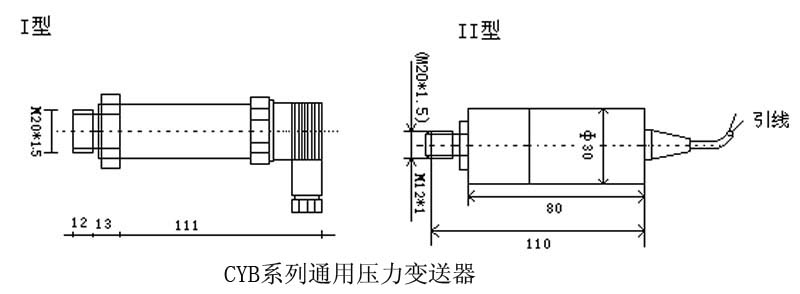

| 外形尺寸：
|
|
|
五、 選 型
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.
.
.
