工業控制差壓變送器
|
| 產品介紹： |
實物圖例： |
| JCY-DB2150工業程序控制差壓變送器是我司自主研製的一種國產晶片雙端隔離性防腐蝕差壓測控產品，匹配我司研製的HR-4智慧控制儀，組成一個完整的測控系統，由於它包括所有從外殼機械加工到電子電路全部在本司所完成擁有自主知識產權，極大降低了製造成本，具有優良的性能價格比，在冶金、電力、橡膠加工等工業程序控制領域有廣泛的應用前景。 |
|
技術參數：
量程範圍：0~±10、16、25、40、100、400、1000KPa
測量介質：與1Cr18Ni9Ti呢功能相容的氣體、液體。
供電電壓：12V~36V DC
輸出信號：4-20mA或0-5V
承受靜壓：6MPa-16MPa
補償溫區：-10℃~+70℃
工作溫區：-25℃~+80℃
精度檔級：0.25% 、0.5%、1.0%
結構與安裝：
產品安裝前必須依據產品說明書和產品所標注的正、負壓埠方向正確連接。介面尺寸在“變送器選型表”中選定任意介面尺寸，材料均為1Cr18Ni9Ti電子殼體為精鑄防爆合金鋁。壓力腔不銹鋼。
安裝時必須採用平衡三閥組，以免暫態超高壓導致產品損毀。

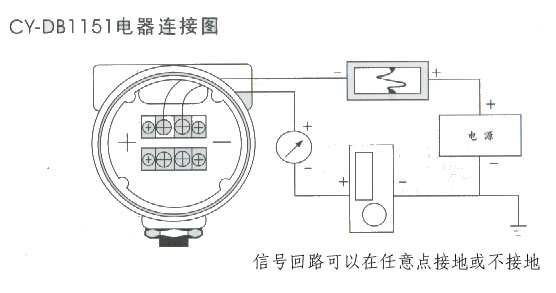

電氣連接參照如下AB圖
參閱以下連接圖
|
|
.
