JCY-DK31/32系列液位元開關
|
一、 用途：
適用于池、缸、罐、塔流體液位控制。其中JCY-DK31為普通型液位元開關，JCY-DK32為帶有滯後回差功能的全程液位元控制開關。
二、 技術指標：
（1）、設定精度，解析度≤0.5%F.S
（2）、設定重複性: ≤±0.5%F.S max
（3）、位差範圍：最大液位的10%-90%
（4）、調節範圍：（0.2m-1m）H2O (0.5m-5m、10m)H2O
（5）、液位上限：OFF（或ON） LED滅
（6）、液位下限：ON（或OFF） LED亮
（7）、工作電源： 12V DC/24V DC
（8）、回應時間：≤2ms（或按用戶要求）
（9）、功耗：輸出ON≤40 mA 輸出OFF≤15mA
（10）、設定點溫漂：≤±0.5%40℃ F.S max
（11）、負載能力：（0）光電耦合器20mA/30V DC
（M）CMOS繼電器80mA/220V AC
（J）電磁繼電器2A/220V AC
（12）、工作溫度：0-+60℃
（13）、保護等級：IP54
（14）、防爆級別：本安裝iaIICT6
（15）、螺紋介面：M14×1.5
（16）、殼體材料：1Cr18Ni9Ti
三、使用方法：
（1）、將壓力開關接入校驗台，按第六項接線方式接好電源。
（2）、設定下限：調整壓力源，施加壓力下限值，若LED發綠光，若逆時針調整下限電位器直至LED燈滅；若LED燈滅，順時針調整下限電位器直至LED燈亮。
（3）、設定上限：加大施加壓力直至上限值，若LED發紅光，順時針調整上限電位器直至LED燈滅，若LED燈滅，逆時針調整上限電位器直至LED發紅光。

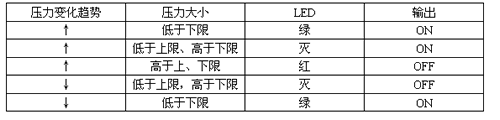

（4）、調整壓力源，使其在大於上限和小於下限範圍內變化。應附合下表：
四、注意事項：
（1）、微調電位器最大轉角為0-230度，不得超度旋轉，以免損壞電位器，產品出廠時按訂貨規格設定。
（2）、如果未注明開關設定點，把微調電位器逆時針方向預置到起始始位置。用戶需重新設定，請參照說明書第三項使用方法操作。
（3）、設定完畢，應將調整孔密封、護蓋扣緊，以免水汽、塵埃進入。
五、接線方式：
紅線：電源+ 黃線：電源- 藍線：輸出+ 綠線（白）：輸出-
|
|
.
