JCYDK-II型兩點調節壓力開關
|
| 一、產品介紹： |
二、實物圖例： |
JCY-DKII型兩點調節壓力開關是以高精度壓力感測器作為檢測元件，用高穩定電路產生開關信號，實現壓力連續測量和開關量控制。
具有精度高，遲滯小，回應快，性能穩定可靠，體積小，易操作和安裝簡便靈活的優點。廣泛應用於化工、機械、水文、電力等系統的氣體、液體的壓力控制和自動化控制，外接中間繼電器可以完成多種控制功能。
|
 |
三
、技術參數：
|
量
程
|
0∼0.1……60(Mpa)
|
|
壓 力 形 式
|
表壓、差壓、液位 |
|
輸 出 信 號
|
低電平≤0.5，高電平≥4.5的開關量信號（v） |
|
上下限設定範圍
|
|
上限：下限設定最高值∼上限設定最高值
|
|
下限：0∼上限設定最低值
|
|
長 期 穩 定 性
|
≤0.5 （%FS/年）
|
|
工 作 電 壓
|
＋18∼＋24 （V）
|
|
補 償 溫 度
|
－10∼＋80（℃）
|
|
存 儲 溫 度
|
－40∼＋120（℃）
|
|
膜 片 材 料
|
316L不銹鋼
|
|
殼 體 材 料
|
1Cr18Ni9Ti 和鋁合金
|
|
接 口
|
M20×1.5或用戶自定
|
|
防 爆 等 級
|
ExibIICT6
|
|
防 護 等 級
|
IP65
|
|
| 四、特
點：
|
1、II型為壓力控制點在量程範圍內可設定調節的產品
2、採用壓力感測器
3、調節無死區，零點至滿量程設定點任意調整
4、比機械壓力開關精度高，響應快
5、開關信號可靠
6、本安防爆
|

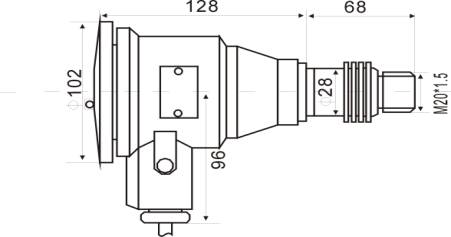

| 五、外型結構：
|
|
|
六、電器連接：
|
|
型 號
|
含 義
|
|
JCYDKI-
|
單點調節壓力開關
|
|
II
|
兩點調節壓力開關
|
|
III
|
智慧數顯壓力開關
|
|
1
|
普通壓力開關
|
|
2
|
帶滯後回差型
|
|
A
|
外螺紋尺寸：M14×1.5
|
|
B
|
外螺紋尺寸：M20×1.5
|
|
C
|
外螺紋尺寸協商定制
|
|
O
|
輸出方式：光耦
|
|
M
|
輸出方式：COMS
|
|
J
|
輸出方式：繼電器
|
|
1
|
18∼24VDC供電
|
|
2
|
220VAC供電
|
|
|
|
