JBPK-DK型智慧開關
|
| 一 產品介紹： |
二 實物圖例： |
JBPK-DK型智慧開關是集壓力測量、顯示、控制於一體的多功能產品。採用帶隔離膜片的壓力敏感元件晶片進行檢測，運用先進的溫度補償技術，具有高精度，低漂移，準確性高，反應及時等優點。
JBPK-DK型智慧開關採用全數位化現場顯示，可根據用戶需要輸出0∼10mA.4∼20mA.0∼5V、1∼5V等多種標準信號形式。控制部分也根據用戶現場要求生產單點，雙點和多點控制的固態繼電器輸出介面，廣泛應用於電力，自來水，水處理，石油，化工，治金等行業，對流體介質的壓力進行測量、顯示和控制，是指標式電接點壓力錶的理想替代產品。 |
 |
三 技術參數：
|
壓
力 範 圍
|
－0.1∼0∼60MPa
|
|
電 源 電 壓
|
220VAC或24VDC |
|
輸 出 信 號
|
4∼20mADC 或0∼5VDC |
|
環 境 條 件
|
介質溫度
|
－10℃∼80℃
|
|
存儲溫度
|
－40℃∼﹢125℃
|
|
相對濕度
|
0∼80%
|
|
振動頻率
|
0∼300HZ
|
|
加 速 度
|
≤3×9.81ms2
|
|
沖 擊
|
≤10×9.81 ms′2
|
|
典 型 值
|
≤±0.25%/年FS（線性重複性+遲滯）
|
|
輸
出 信 號
|
輸出信號精度
|
≤±0.5%/年FS（線性+重複性+遲滯）
|
|
精度等級
|
0.1% 0.25% 0.5%
|
|
數位顯示準確度
|
滿四位元顯示1位元數 ±1位數
|
|
限位控制精度
|
程式可設定≥最小分度值
|
|
穩 定 性
|
≤±05%/年
|
|
電源影響
|
≤±0.1%FS
|
|
數位部分參數
|
顯示範圍
|
－1999∼9999
|
|
採樣速度
|
每秒4次
|
|
接點控制數顯
|
1點∼5點
|
|
最 大 壓 力
|
1.5倍滿量程壓力
|
|
最 大 功 耗
|
8W
|
|
繼電器負載能力
|
240V/3A（AC） 30V/5A（DC） |
|
繼電器觸點壽命
|
>100000次
|
|
| 四、特
點：
|
1、測量、顯示、控制一體化，安裝使用方便。
2、採用WSCPU做處理器為中心的數位化電路具有RS—232/485資料信號介面。
3、所有輸出資料和顯示資料均可通過面板按鍵進行選擇和調校。
4、可根據用戶需要確定輸出形式和控制限數量。
|
| 五

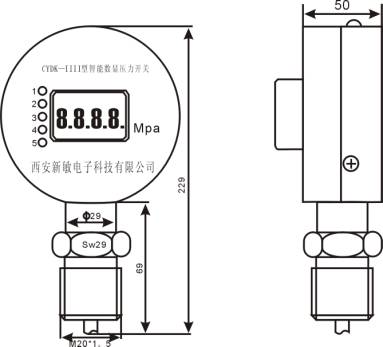

外形結構：
|
|

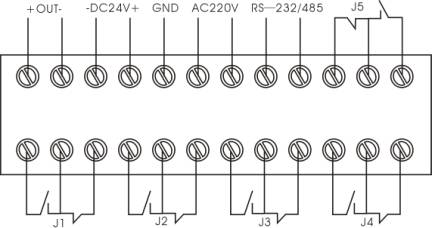

六、 電器連接：
|
|
